Система GD Vision представляет собой комплексное решение на базе машинного зрения для промышленных процессов нанесения герметиков. Оно интегрирует функции контроля нанесения, наведения и проверки образцов, обеспечивая сквозное замкнутое управление циклом — от планирования траектории до контроля качества.
Описание
маркер
Описание продукта
Система GD Vision представляет собой комплексное решение на базе машинного зрения для промышленных процессов нанесения герметиков. Оно интегрирует функции контроля нанесения, наведения и проверки образцов, обеспечивая сквозное замкнутое управление циклом — от планирования траектории до контроля качества.

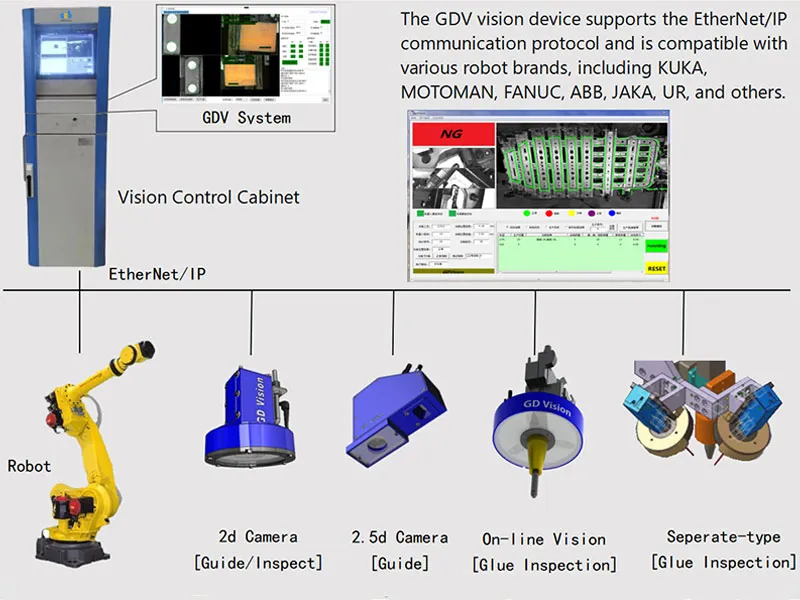

Архитектура системы
1. Основной управляющий уровень: шкаф визуального контроля
- Аппаратная платформа: Используется промышленная конструкция шкафа со встроенным высокопроизводительным промышленным компьютером и модулями связи, поддерживающая промышленный протокол EtherNet/IP.
- Программная система: Программное обеспечение для машинного зрения GDV System предоставляет визуальный интерфейс оператора, позволяющий отслеживать результаты контроля в реальном времени, вести статистику дефектов и поддерживает интеграцию с системой MES.
- Совместимость: Совместима с роботами ведущих производителей, таких как KUKA, FANUC, ABB, YASKAWA, UR, обеспечивая быструю настройку связи и интеграцию в производственную линию.
2. Сенсорно-исполнительный уровень: многофункциональные блоки технического зрения
Тип оборудования Функциональное назначение Типичная сфера применения
2D камера (Guide/Inspect) Комплексное решение: 2D-наведение + контроль дефектов Наведение при нанесении герметика на плоские детали, контроль профиля клеевого шва
2.5D камера (Guide) Сканирование 3D-профиля и компенсация траектории Наведение при нанесении герметика на детали со сложной криволинейной поверхностью
Встроенная система контроля нанесения (Glue Inspection) Контроль профиля клеевого шва, интегрированный в концевой эффектор робота Контроль ширины и непрерывности клеевого валика в реальном времени
Автономная система контроля нанесения (Glue Inspection)
Полный контроль профиля клеевого шва на отдельной рабочей станции Контроль профиля клеевого шва в нескольких зонах на крупногабаритных деталях
Типы контроля
1. Визуальное наведение: Блок технического зрения фиксирует характеристики детали, рассчитывает корректировки траектории и передаёт их роботу по протоколу EtherNet/IP.
2. 2D/3D контроль нанесения герметика: После выполнения роботом операции нанесения по заданной траектории осуществляется контроль ширины, высоты и непрерывности клеевого валика в реальном времени с определением соответствия требованиям, не увеличивая общий такт работы.
3. Контроль образцов: Результаты контроля и данные о дефектах передаются в шкаф визуального управления, обеспечивая поддержку отслеживания качества и оптимизации технологического процесса.
Ключевые преимущества
- Высокая совместимость: Поддержка гибкой комбинации роботов различных брендов и блоков технического зрения разных типов для адаптации к требованиям различных производственных линий.
- Интегрированное управление: Функции наведения и контроля объединены в единой системе, что сокращает инвестиции в оборудование и время наладки.
- Гарантированная работа в реальном времени: Протокол EtherNet/IP обеспечивает задержку связи <10 мс, удовлетворяя требованиям высокого темпа производственной линии.
- Ориентация на данные: Полная трассируемость данных всего процесса, помогающая предприятиям реализовать цифровое управление качеством.
